工作原理

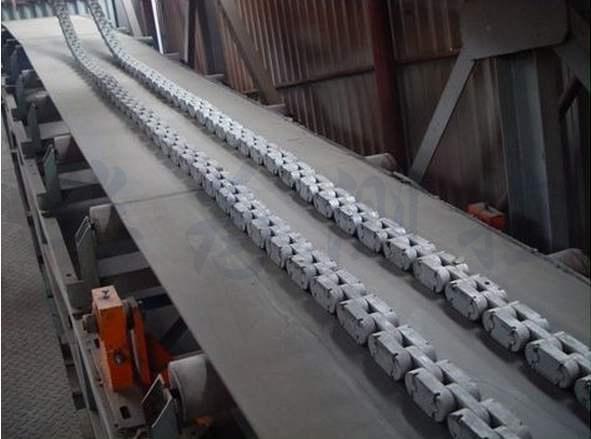

华为测控PXL型动态循环链码校验装置安装在电子游戏平台现场附近，位于电子游戏平台秤体处的输送机上方，本装置能在带式输送机空载运转中，自动平稳地落放在皮带秤体上方的皮带上，由带式输送机拖动通过皮带秤的称量段，闭环的循环链码圈经装置机械传动，由带式输送机的拖动实现周而复始的循环运转，满足模拟输送物料的状态，以完成电子游戏平台准确度的动态校验。

设备组成

 ◇方式一

当华为测控皮带秤与循环链码为一个项目时，其仪表、测速传感器可公用，以达到降低成本、提高可靠性并方便操作的目的。此时，循环链码主要由机架、标准链码、升降系统、电控系统等组成。

◇方式二

当循环链码为独立一个项目时，其主要由机架、标准链码、校验显示仪表、升降系统、测速传感器、电控系统等组成。

系统主要特点

◆ 链码随皮带同步运行，可近似模拟物料的输送特点，与实际运行状况的相似性，使得校验更直观可靠。

◆ 动态链码的收放或升降均由电控系统自动操作，根据用户需要，可设远方输出接点，供程控室远程校验。

◆ 校验过程中，校验仪表可显示标定值，并可将数据远传至集控室，以方便用户核校当前电子游戏平台计量的精度。

◆ 校验过程方便快捷，自动化程度高，省时省力，准确可靠。

主要技术参数

链码单位重量(kg/m) 5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、200

链码精度 M11级

系统精度 ±0.1%

校验皮带秤容量 1-6000t/h

适用输送带宽度 500-2200mm

总功率 4kw

仪表输出接口 RS232/485,4-20mA，固态继电器脉冲输出

工作环境要求

◆ 环境温度：仪表-10℃--60℃，机械-35℃--65℃；

◆ 电源：220VAC（+10%/-15%），50HZ（±2%）计量系统及控制回路

         380VAC（+10%/-15%），50HZ（±2%）升降驱动部分
